Hvordan virker en lufttørrer? Arbejdsprincippet for lufttørrere i lastbilluftbremsesystemer

Hvordan fungerer en lufttørrer? I et lastbilluftbremsesystem arbejder lufttørreren mellem kompressoren og lagertankene. Det fjerner fugt, oliedamp og fast forurening fra luften og udleder derefter, hvad det fanger. Denne opladnings- og udrensningsrutine sker automatisk ved hver kompressorcyklus, og det er hovedårsagen til, at et moderne luftbremsesystem kan fungere gennem kolde vintre og ruter med høj luftfugtighed uden konstant ventilfejl.

Hvad gør en lufttørrer i et trykluftsystem?

Når luftkompressoren komprimerer atmosfærisk luft, koncentrerer den også vanddamp. Varm trykluft kan holde på mere fugt, mens den er varm, men når luften afkøles i afgangsledningen, reservoiret eller ventilhuset, kondenserer denne fugt til flydende vand. Lidt vand i et luftbremsesystem kan føre til meget større problemer end en fugtig tank.

Vanddamp og tryk Dugpunkt

Nøglemålet er trykdugpunkt. Dette er den temperatur, ved hvilken vanddamp begynder at kondensere ved systemtryk. En tørretumbler, der kan sænke trykdugpunktet langt nok, holder hele luftsystemet tørt ved den laveste forventede omgivende temperatur. For et erhvervskøretøjs luftbremsesystem forventes en tørretumbler normalt at levere et trykdugpunkt i området fra minus 40 grader Celsius til minus 20 grader Celsius.

Uden ordentlig lufttørring omfatter almindelige konsekvenser:

• Frosne bremseledninger og ventiler i koldt vejr.
• Korrosion inde i reservoirer, bremsekamre og ventilboringer.
• Udvasket intern smøring i bevægelige pneumatiske ventiler.
• Forurenede bremsekredsløb, der forårsager ujævn trykopbygning eller langsom frigivelse.
• Hurtigere nedbrydning af tætninger, membraner og kompressorkomponenter.

Hvordan virker en lufttørrer? Opladnings- og udrensningscyklussen

Den enkleste måde at forstå en lastbillufttørrer på er at se på dens to driftscyklusser. Under opladningscyklussen renser og tørrer tørretumbleren luften, der strømmer fra kompressoren til reservoirerne. Under udrensningscyklussen fjerner den det opsamlede vand og olie fra selve tørretumbleren, så tørremidlet kan tørre igen til næste cyklus.

På mange tørretumblere hjælper et varmelegeme og en termostatstyret skylleventil med at forhindre tilfrysning. Udrensningsventilens timing skal være korrekt. Hvis udrensningen er for kort, forbliver fugt i tørremidlet. Hvis den er for lang, spilder systemet tør opbevaret luft og tager længere tid at genopbygge trykket.

Arbejdsprincipper for forskellige lufttørrerdesigns

Der findes flere typer af tryklufttørrere, men ikke alle typer er lige velegnede til et lastbilluftbremsesystem. Den største forskel mellem dem er, hvordan de fjerner fugt, og hvilket trykdugpunkt de kan opnå.

Kølelufttørrere

En køletørrer afkøler trykluften til omkring 3 grader Celsius til 10 grader Celsius. Ved denne temperatur kondenserer vanddamp til flydende vand, som derefter drænes væk. Køletørrere er almindelige i industrianlæg, men de er mindre almindelige som den primære tørretumbler på en lastbil, fordi deres trykdugpunkt forbliver over frysepunktet. Hvis luftledninger udsættes for meget lave omgivelsestemperaturer, kan fugt stadig kondensere og fryse nedstrøms.

Tørrelufttørrere

Tørremiddeltørrere bruger en udskiftelig patron fyldt med aktiveret aluminiumoxid eller et lignende tørremiddel. Vanddamp adsorberes på overfladen af ​​tørremidlet, når luften passerer gennem lejet. Fordi tørremidlet kan regenereres ved skylleluft, kan den samme patron bruges i tusindvis af driftscyklusser. Dette er standardløsningen til luftbremsesystemer til lastbiler, fordi den kan nå et meget lavere trykdugpunkt end en køletørrer.

Lufttørrer til luftbremsesystemer til erhvervskøretøjer Gennemgå denne tørremiddellufttørrer som det anbefalede valg til lastbilbremsesystemer, der tilbyder lavt dugpunktsydelse uden en elektrisk køler og designet til OEM-applikationer. Se produkt →

Membran lufttørrere

Membrantørrere bruger bundter af hule membranfibre. Vanddamp trænger gennem membranvæggene hurtigere end hovedluftstrømmen, og et lille stryg af tør luft fører fugten væk. Membrantørrere er kompakte og har ingen bevægelige dele, men de bruges sædvanligvis til tørring med lavere flow i stedet for som hovedtørrer til et fuldt luftbremsesystem.

Deliquescent tørretumblere

En udvandingstørrer bruger en kemisk tørremiddeltablet, der opløses langsomt, når den absorberer fugt. Den flydende opløsning drænes væk fra bunden af ​​beholderen. Dette design er enkelt og kræver ingen strøm, men tørremidlet er forbrugt og skal efterfyldes regelmæssigt. Den har også en begrænset dugpunktsnedsættelse, hvilket gør den mindre attraktiv for moderne lastbilers luftbremsesystemer.

Sådan vælger du en lufttørrer til en lastbil eller flåde

Valg af lufttørrer handler ikke kun om at matche det gamle patronnummer. Du skal overveje, hvor meget luft kompressoren producerer, hvor meget reservoirvolumen systemet har, hvilke omgivende temperaturer lastbilen vil se, og hvor ofte køretøjet kan serviceres.

Udvælgelsesprocessen bør dække disse punkter:

1. Sammenlign tørretumblerens flowværdi med kompressorfri lufttilførsel.
2. Definer det nødvendige trykdugpunkt for driftsmiljøet.
3. Kontroller maksimal indløbstemperatur, fordi varm kompressorluft påvirker tørremiddelkapaciteten.
4. Overvej tilgængelig installationsplads og monteringsretning.
5. Kontroller, om tørretumbleren kan tåle normal olietransport fra kompressoren.
6. Se på pris for udskiftning af patron, tilgængelighed og serviceinterval.

For de fleste erhvervskøretøjer er en tørretumbler med en pålidelig udluftningsventil og en udskiftelig patron den korrekte tilgang. Den giver lav dugpunktsydelse uden at kræve en elektrisk køler, og den kan serviceres under rutinemæssig vedligeholdelse.

Servicevenlig tørremiddellufttørrer med skylleventil Overvej denne tørretumbler, når du planlægger rutinemæssig vedligeholdelse, da den understøtter lavt dugpunktsdrift og let patronudskiftning til kommercielle bremsesystemer. Se produkt →

Vedligeholdelse af lufttørrer og udskiftning af patron

Lufttørreren vil ikke beskytte bremsesystemet for evigt. Tørremidlet mister gradvist kapacitet, renseventilen kan opsamle olierester, og det indre filter kan blive forurenet. Regelmæssig inspektion er afgørende.

Anbefalet vedligeholdelsespraksis omfatter:

• Lyt efter en klar renseudstødning ved regulatorens udkoblingstryk.
• Kontroller kompressorens afgangsrør for tunge olierester.
• Efterse de elektriske forbindelser og varmeapparatets funktion inden koldt vejr.

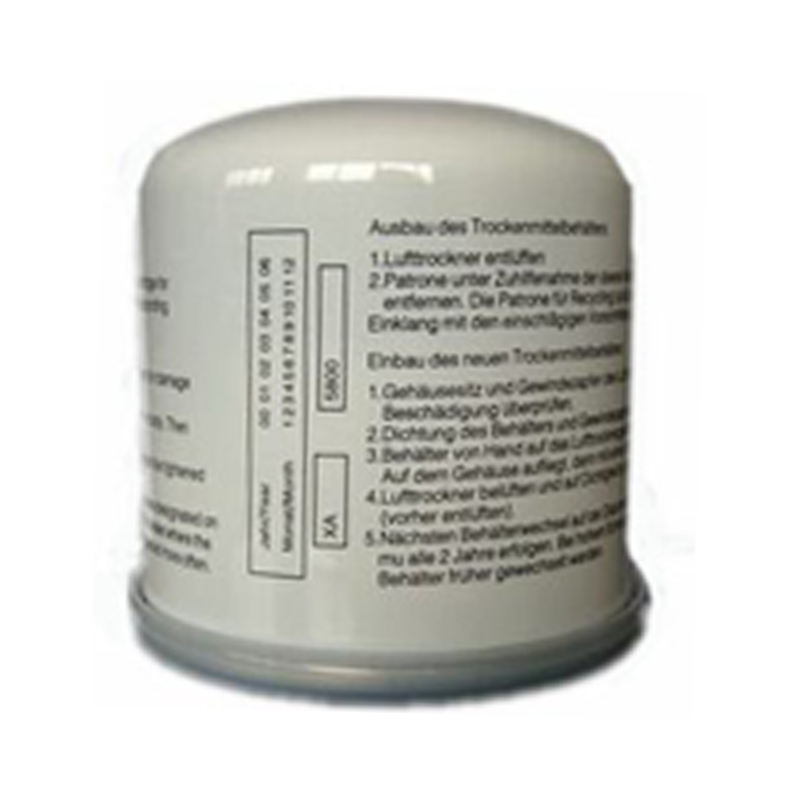

• Udskift lufttørrerpatronen med de intervaller, der er angivet af køretøjsfabrikanten.
• Brug den korrekte erstatningspatron i stedet for en udefineret imitationsenhed.

Under svære driftsforhold bør patronen udskiftes oftere. Høj luftfugtighed i omgivelserne, støvede veje og overdreven overførsel af kompressorolie reducerer alle tørremiddelsengens levetid. Hvis bremsesystemet allerede viser tegn på fugt, bør tørretumbleren kontrolleres, før du blot tømmer tankene. Du kan også læse mere om udskiftning og valg af lufttørrerpatron .

Hvorfor lufttørrers kvalitet betyder noget for bremseydelsen

En lufttørrer er ikke bare en metalbeholder med tørremiddel indeni. Den skal opretholde en stabil kontraventiltætning, ensartet skylletidspunkt, lavt trykfald og nok tørremiddelvolumen til at håndtere kompressorens output. Hvis nogen af ​​disse detaljer er forkerte, kan tørretumbleren se fin ud på ydersiden, mens den tillader fugt at passere igennem.

Når vi fremstiller lufttørrere på vores fabrik, fokuserer vi på de detaljer, der påvirker den reelle bremseydelse: tætning af den indvendige kontraventil, konsistens af tørremiddelfyldningen, korrosionsbestandighed af huset og pålideligheden af ​​rensemekanismen. Det samme fabrikskvalitetssystem dækker lufttørrerpatroner, bremsekamre, magnetventiler, relæventiler og relaterede pneumatiske produkter. Vi følger ISO/TS 16949 og IATF 16949 kvalitetsstyringskrav i produktionen.

For et nærmere kig på produktionsomfanget og virksomhedens baggrund, kan du gennemgå vores fabriksprofil .
