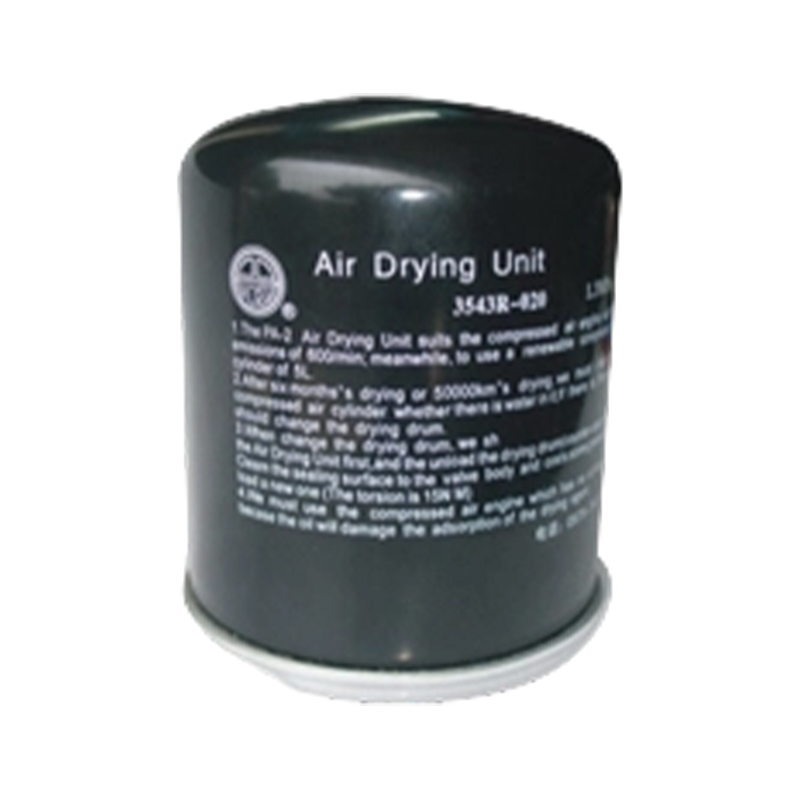

Hvordan skifter jeg en lufttørrerpatron

For producenter og værksteder, der kører trykluftsystemer hver dag, er den lufttørrer patron er en af de komponenter, der sjældent får opmærksomhed, før noget går galt. Som en fabrik, der producerer disse dele på vores egne produktionslinjer, ser vi de samme spørgsmål komme igen og igen fra flådeteknikere, værkstedsejere og indkøbsteams: hvad gør lufttørrerpatronen, hvordan man kan se, om en lufttørrerpatron er dårlig, og hvor ofte skal du skifte lufttørrerpatron, før den begynder at forårsage nedstrøms skade. Denne side samler praktisk viden på fabriksniveau om patronfunktion, udskiftningsintervaller, trin-for-trin fjernelse og installation, materialevalg og de produktionsstandarder, vi anvender, når vi fremstiller disse dele til køretøjer, der kører i krævende miljøer.

Hvad gør lufttørrerpatronen?

Ethvert trykluftsystem starter med den omgivende luft, og den omgivende luft bærer altid fugt, oliedamp og fine partikler med sig. Når først den luft er komprimeret, kondenserer fugten langt lettere, og hvis den får lov at bevæge sig nedstrøms, samler den sig inde i bremsekamre, ventiler og luftledninger. Lufttørrerpatronen sidder direkte i den luftstrømsvej og er ansvarlig for at fjerne vanddamp, filtrere olierester og fange partikelforurening, før luften når følsomme pneumatiske komponenter.

Inde i patronhuset adsorberer et leje af tørremiddel - typisk molekylsigteperler eller aktiveret aluminiumoxidgranulat - fysisk vandmolekyler, når komprimeret luft passerer igennem. Under regenereringsfasen ledes en del tørret luft tilbage gennem tørremiddellejet i omvendt strømning, hvorved den opsamlede fugt skylles ud gennem skylleventilen. Denne adsorptions- og udrensningscyklus gentages kontinuerligt, mens kompressoren kører, hvilket er grunden til, at patronens indre struktur, perledensitet og hustolerancer direkte påvirker, hvor konsekvent et system forbliver tørt.

Sådan fortæller du, om en lufttørrerpatron er dårlig

En degraderet patron fejler sjældent lydløst. Tørremiddelperler har en begrænset adsorptionskapacitet, og når først denne kapacitet er opbrugt - enten på grund af alder, forurening eller udsættelse for unormalt fugtig indsugningsluft - bliver advarselsskiltene ret konsistente på tværs af køretøjstyper. Ved at genkende dem tidligt undgår du de dyrere reparationer, der følger, når fugt når bremsesystemets komponenter.

Hvor ofte skal du skifte lufttørrerpatron

Der er ikke et enkelt universelt tal, der svarer på, hvor ofte du skal skifte lufttørrerpatron, fordi tørremidlets levetid er en funktion af driftsbetingelserne snarere end en fast kalenderdato. Driftscyklus, omgivende luftfugtighed, kompressorydelse og hvor mange koldstarter køretøjet ser, forkorter eller forlænger intervallet. Tabellen nedenfor afspejler typiske intervaller, vi ser rapporteret på tværs af forskellige driftsprofiler, beregnet som en startreference snarere end en fast regel for hver applikation.

Hvor mange gange skifter du din lufttørrerpatron?

I stedet for at tælle et fast antal gange, er den mere pålidelige tilgang tilstandsbaseret overvågning. A
patron, der fungerer i et rent, tørt miljø med lavt kilometertal, skal muligvis kun udskiftes en gang hver til anden
år, mens en patron på et køretøj, der kører konstante korte ture i et fugtigt klima, kan have brug for opmærksomhed tre
eller fire gange inden for samme periode. Bygningsudskiftning i et planlagt vedligeholdelsesinterval — kontrolleret
sammen med bremseinspektioner - er mere pålidelig end at tælle forløbne måneder alene.

Sådan udskiftes lufttørrerpatron: Trin-for-trin

Den overordnede procedure for udskiftning af lufttørrerpatron er dog ens på de fleste køretøjsplatforme
drejningsmomentværdier og husdesign varierer fra model til model. Sekvensen nedenfor afspejler vores generelle arbejdsgang
ingeniørteam anbefaler, og det refereres til i de fleste fabriksservicedokumenter.

Sammenligning af tekniske specifikationer

Valg af en erstatning kræver, at trådstørrelse, husmateriale og tørremiddeltype matcher originalen
specifikation. Sammenligningen nedenfor skitserer de parametre, der er mest relevante ved indkøb af en kompatibel enhed.

Hvordan vi fremstiller lufttørrerpatroner

Bag hver patron, der forlader vores produktionsanlæg, er en kontrolleret proces bygget op omkring konsistens.
Råhusmateriale inspiceres for vægtykkelse og tryktolerance før bearbejdning og hver batch
af tørremiddel testes for adsorptionskapacitet før påfyldning. Dette betyder noget, fordi en patron, der ser ud
korrekt eksternt, men bruger inkonsekvent tørremiddeltæthed vil ikke beskytte luftsystemet ved den nominelle
serviceinterval, uanset hvor godt huset er bearbejdet.

Vores påfyldningsproces bruger kalibreret volumetrisk dosering for at holde tørremidlets pakningstæthed ensartet på tværs af alle
enhed, som direkte påvirker, hvor jævnt luftstrømmen fordeler sig gennem lejet under både adsorption og udrensning
cyklusser. Ujævn pakning skaber kanalisering, hvor trykluft finder en vej med lav modstand gennem
tørremiddel i stedet for at passere gennem hele sengen, hvilket reducerer den effektive tørrekapacitet, selv når den samlede
tørremiddelvolumen er korrekt.

Anvendelser på tværs af køretøjs- og udstyrstyper

Mens den grundlæggende funktion af en lufttørrerpatron forbliver konsekvent, stilles driftskravene til den
ændre sig betydeligt afhængigt af det udstyr, det betjener. Vi producerer patroner i størrelse og bedømt til en række af
applikationer, fra langdistancetraktorer til stationære trykluftinstallationer.

Undgå almindelige installationsfejl

Flere tilbagevendende fejl forkorter levetiden for en ellers korrekt specificeret patron. Overspænding
huset under installationen er et af de hyppigste: det deformerer O-ringssædet og kan føre til langsom luft
utætheder, der forbliver ubemærket, indtil tryktab bliver mærkbart under opbremsning. Understramning producerer
samme resultat fra den modsatte retning, hvilket efterlader et hul, der tillader ufiltreret fugt at omgå tørremidlet
seng helt.

Genbrug af en gammel O-ring med en ny patron er en anden almindelig genvej, der forårsager tidlig fejl. Tætninger hærder
med alder og varmepåvirkning, og selv en visuelt intakt O-ring kan miste den nødvendige elasticitet for at opretholde en
pålidelig tætning under trykcyklus. Hver udskiftning bør omfatte en frisk tætning, der er tilpasset huset
specifikation sammen med en let film af kompatibelt smøremiddel påført før installation.

At springe tryk- og lækagetesten over efter installation er den tredje almindelige forglemmelse. Et kort sæbevandstjek
omkring husets bund og udløbsventilens udløb, udført mens systemet opbygger tryk for første gang,
fanger monteringsfejl, før køretøjet vender tilbage til normal drift.

Forlænger patronens levetid

Nogle få vedligeholdelsesvaner forlænger intervallet mellem udskiftninger meningsfuldt. Tømning af lufttanke manuelt på en
regelmæssig tidsplan, selv på køretøjer udstyret med automatiske udluftningsventiler, reducerer den stående fugtbelastning
patron skal behandle. At holde kompressorens indsugningsfilter rent reducerer olieoverførslen, hvilket ellers
coater tørremiddelperler og reducerer deres adsorptionsoverfladeareal over tid.

Overvågning af de omgivende driftsforhold hjælper også med at forudse udskiftningsbehov i stedet for at reagere på fejl.
Køretøjer flyttede sæsonmæssigt mellem tørre og fugtige områder, eller dem, der skifter fra motorvejsruter til
støvtungt terrænarbejde, bør have deres udskiftningsinterval revurderet i stedet for at efterlades på en fast
tidsplan indstillet for en anden driftsprofil.
